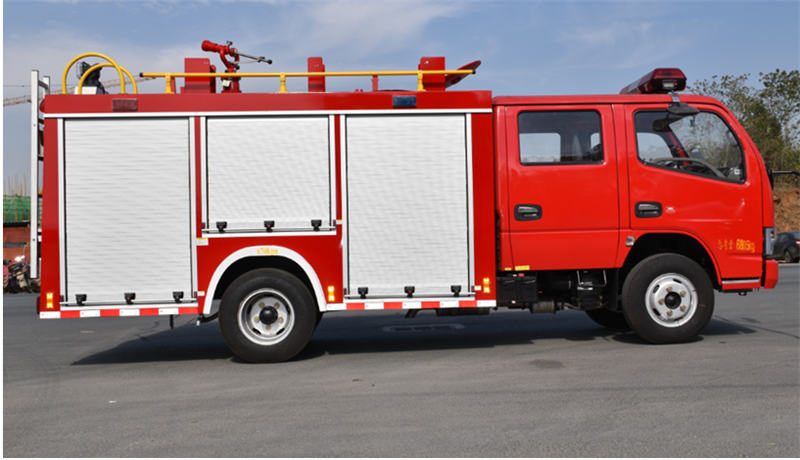

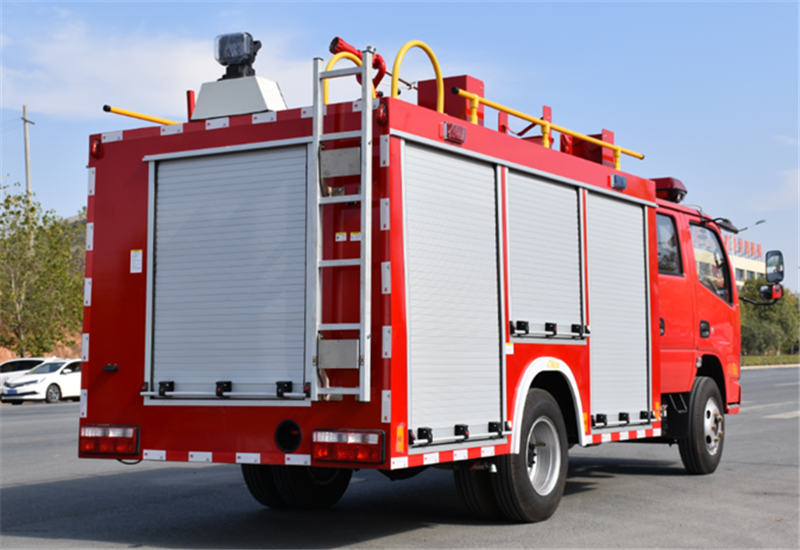

东风2.5吨水罐消防车

东风2.5吨水罐消防车整车主要参数：

外廓尺寸：6063x1990x2790mm

大总质量：6805kg

载液量：罐体容积2500L

高车速：90km/h

水泵额定流量：20L/s@1.0MPa

水炮额流量：20L/s@1.0MPa

水炮射程：≥45m

接近角/离去角：20°/ 15°

东风2.5吨水罐消防车底盘主要参数：

型     号：EQ1070DJ3BDF 东风凯普特国Ⅴ底盘

驱动型式：4×2

轴    距：3308mm

高车速：99km/h

发动机型号：4B2-115C50/YC4FA115-50等

功    率：85KW

总 质 量：7360kg

结构：平头、四开门双排驾驶室。

座位设置：前排2人（含驾驶员）+后排3人

设备：除原车设备外，加装有100W警报器、取力器控制开关及警灯控制盒。

东风2.5吨水罐消防车详细说明：

1.容罐：

容    量：水2500L

材    质：优质碳钢板，内部防腐处理

结    构：钢板焊接式，内设防荡板

设    备： 1个人口盖，带有快速锁紧及开启装置

1个液位指示计

 1个排污口，手动阀控制

技术要求：符合GA39水罐消防车通用技术条件的有关规定

2.消防泵

型　 号：CB10/20 常压消防泵

流    量：20L/s

压    力：1.0Mpa

大吸深：7m

引水时间：≤35s

安装形式：后置式

3.管路系统：

罐体管路材质为优质无缝钢管，通过法兰与各部件连接。

罐出水管路：设有1个DN100的罐出水管路，水由罐体进入消防泵，装有1只DN100手动蝶阀，通过DN100挠性接头连接水罐与消防泵。

外进水管路：消防泵后部有一个外进水口，外接100吸水管，螺纹式管牙接口（KA100扪盖密封）；

出水管路：

※ 消防泵左右各有1个DN65的常压出水口；

※ 1个DN65的炮管路，采用DN65挠性接头，

用DN80炮球阀控制。

注水管路： ※ 2个DN65管路（外注水）分布车身前部器材箱两侧；

            ※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水；

放余水管路：为保护水泵及各球阀，在管路的低处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

4.取力器：

型    式：夹心式(全功率)

 操    纵：电磁阀控制（电动操控）

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

5.消防炮：

型   号：PS20

流   量：20L/s

射    程：≥45m

压    力：1.0MPa

回转角度：水平360°，俯仰-30°～70°

6.器材箱：

材   质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构：全钢框架焊接结构，器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

• 按战斗编成和战斗展开设计器材集成；

• 按人体工程学原理设计各种器材托架；

• 按使用逻辑关系和使用频率放置器材；

• 站在地面或踏板上2个动作内取用任何器材。

  器材布置特点

• 独立乘员室座位靠背后选装3套AT式空呼器托架，战斗员下车前即可配带好空气呼吸器。

• 选配拉梯可置于车顶拉梯翻转架上，一人在地面即可取用。

• 器材箱选配铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。

• 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

7.电器系统：

※ 驾驶室顶部配备1.2米长排豪华红红LED警灯。

※ 整车后顶部安装50W LED消防探照灯1个，360度自动转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有2组红蓝爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规定。

※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。

8.总体技术要求：

1. 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2. 整车性能符合GB7956《消防车性能要求及试验方法》的规定；

3. 液罐质量符合GA39的规定;

4. 整车外观美观大方,平整度符合GA39的规定;

5. 所有粘接平整牢固，符合企标规定。

6. 所有焊接牢固、焊后打磨光整。

7.



8.随车文件：

1. 底盘使用说明书          7）底盘号码拓印件

2. 底盘维修手册            8）消防车使用说明书

3. 底盘质量保修卡          9）消防车消防器材清单

4. 底盘合格证              10）消防车合格证

5. 随车工具清单            11）消防车跟踪服务卡

6. 发动机号码拓印件        12）消防车交接清单









   9.器材配置清单：
